循环全⾃加药装置的结构以及⼯作原理
一、概述
加药装置是优化循环⽔系统的化学⽔处理设备。其原理是通过在线检测系统、⾃动加药系统来控制对循环⽔系统的化学药剂量的投放，有效防⽌循环⽔系统中结垢、腐蚀、⽣物粘泥及菌藻问题。
二、循环全⾃动加药装置⼯作原理
1、加药泵通过时控开关控制，定期向系统内加⼊杀菌灭藻剂、缓蚀阻垢剂，防⽌细菌滋⽣和藻类繁殖，从⽽达到杀菌灭藻、除垢防垢的效果。
2、循环⽔中宜采⽤⾮氧化性杀菌剂，具有杀菌灭藻能⼒，能有效地控制⽔中菌藻繁殖和粘泥⽣长，并具有好的粘泥剥离作⽤和分散、渗透作⽤，能去除藻类繁殖和粘泥增长，在不同的PH值范围内均有很好的杀菌效果，同时具有去油、臭能⼒和缓蚀作⽤。
3、⾮氧化性杀菌剂毒性⼩，⽆积累性毒性，并易溶于⽔，并不受⽔硬度影响，因此⼴泛应⽤于⽯油、化⼯、电⼒、纺织等⾏业的循环冷却⽔系统中，⽤以控制循环冷却⽔系统菌藻滋⽣，对杀灭硫酸盐还原菌有效。作为⾮氧化性杀菌灭藻剂、粘泥剥离剂使⽤，也可⽤作晴纶纤维染⾊的均染剂及其纺织加⼯前的柔滑。
4、缓蚀阻垢剂顾名思义就是缓解腐蚀，且阻⽌设备结垢的⽔处理药剂。该药剂多应⽤于锅炉及冷却循环⽤⽔设备上，使其循环⽔不易造成设备结垢和腐蚀，延长其寿命，节省成本和消耗。
三、循环全⾃动加药装置结构组成
1、智能控制箱：智能控制箱是整个加药系统的⼤脑和控制指挥中⼼，协调整个系统各部件的⼯作，采⽤⼆路输出时控开关控制。
（1）在线控制加药泵的打开和关闭；
（2）在线控制加药系统药桶药剂的余量，当出现低液位时给出报警信号。
2、电磁隔膜计量泵：当智能控制到达预设时间初始值时，计量泵打开，开始加药；到达时间终⽌值时，计量泵关闭，停⽌加药。电磁隔膜计量泵为进⼝配套，性能稳定、加药准确均匀、防腐耐蚀、严密性好、体积⼩、计量精度⾼，加药量和输出压⼒都可以根据现场实际需要进⾏⽆级调节。也可按⽤户要求选配国产计量泵。以控制箱正⾯为准，控制箱左边的计量泵为1号计量泵，右边的为2号计量泵。
3、PE加药桶：加药桶为⽔处理药剂的容器，圆形，PE材料，不会变脆破裂，使⽤寿命超过10年，为⾃动加药装置设计，半透明材质易于从外部观察桶内的药剂余量。药桶⾯盖的⾼刚度使其能提供⾜够的承托和位置以安装计量泵、低液位报警装置及液体混合搅拌器（选配）等。
4、低液位报警装置：加药系统的药桶容积都是固定的，⽽加药时间和加药量是不确定的，值班⼯程师⽆法准确掌握药桶药剂的余量⽽及时补充，药剂在加了⼀段时间之后会加完，⽽加药泵并没有断电，加药泵就会出现⽆药空打的现象，如果加药泵长时间⽆药空打的话会烧化加药泵的控制电机，令加药泵损坏，影响系统的正常加药。低液位报警装置的作⽤就是当药桶⾥的药剂余量接近ji'xian值时，给出报警信号通知值班⼯程师往药桶⾥补充药剂，从⽽避免了上述情况的发⽣。
5、电动排污阀：智能控制系统能够在⽔质变坏的时候给出信号，令排污阀打开排⽔，待⽔质恢复正常后再给出信号，令排⽔电磁阀关闭停⽌排⽔。电动排污阀能有效地控制循环⽔系统的浓缩倍数。
6、智能PH在线控制仪：因为如果只根据补⽔就加药可能会产⽣yi'ding的偏差，但是我们可以预先设定循环⽔系统的PH值，若加了药剂之后系统的PH与预先设定的PH值不符，说明加药泵根据补⽔信号所加的药剂量不够，这时候控制系统会再给出加药指令让加药泵打开加药，当PH值达到设定值后，控制系统会再给出指令关闭加药泵。PH控制仪表主要是在加药时，对加药泵的加药量起⼀个调节作⽤。

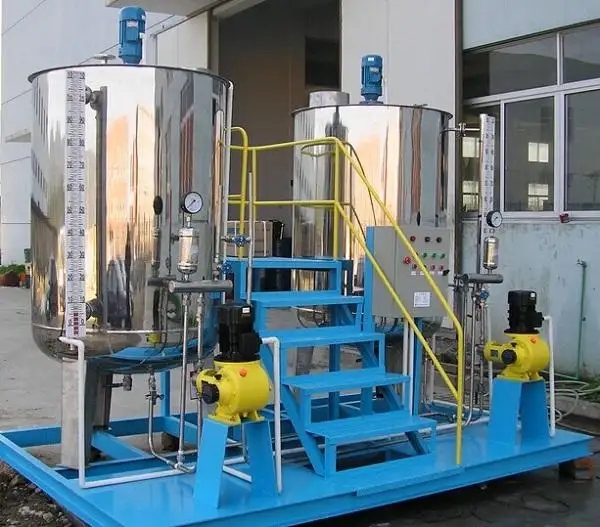

磷酸盐加药装置
磷酸盐加药装置用于直接向锅炉汽包内加药的装置，使汽包系统工作在很好的状态，延长热力设备的使用寿命，保证热水设备长期稳定地安全运行。可以在手动和自动两种模式下运行。自动模式下运行可以选配锅炉取样装置、在线磷酸根仪、在线PH仪及带触摸屏PLC，可根据磷酸根含量或者PH值实现磷酸盐溶液的自动投加。
四、磷酸盐加药装置工作原理
锅炉给水中的钙、镁硬度会在高温环境下发生化学反应，或者浓缩结晶，生成不溶的水垢，牢固附着在锅炉受热面上，这种水垢是热的不良导体，会阻碍热传导，严重时可能发生锅炉爆管事故，另外，还会诱发并加剧垢下金属化学腐蚀，危害相当严重。虽然锅炉凝结水、给水都经过了严格的软化、除盐处理，但仍有少量钙、镁硬度进入炉水，如果不对这部分硬度进行处理，也会结垢对锅炉安全运行造成威胁，目前，炉水加磷酸盐是比较为适宜的处理方法，反应如下：
10Ca2++6PO4+2OH---Ca10（OH）2（PO4）6（碱式磷酸钙）
碱式磷酸钙是一种松软的水渣，易随锅炉排污排除，且不会粘附在锅内变成水垢。
五、磷酸盐加药装置工艺流程
磷酸盐加药装置主要包含药液溶配系统、计量投加系统、安全系统和控制系统四个部分。其中，药液溶配系统包含：溶液箱、搅拌机、磁翻板液位计、排污阀及管路阀门；计量投加系统主要是计量泵、流量标定柱；安全系统包含：安全阀、止回阀、脉冲阻尼器、Y型过滤器、针型阀、球阀、排污阀、压力表；控制系统包含：在线磷酸根仪、在线PH仪、自动控制柜。使用过程中，将固体磷酸盐加入溶药箱内，然后按比例加入除盐水或凝结水搅拌溶解，由计量投加系统加到锅炉汽包内，投加控制可采用手动方式，也可依据上位系统输出的控制信号，进行随动控制，自动投加。
