旁流过滤器
一、过滤器的概述
全自动过滤器是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生,以净化水质及保护系统其他设备正常工作的精密设备，水由进水口进入全自动过滤器机体， 由于智能化（PLC、PAC）设计，系统可自动识别杂质沉积程度，给排污阀信号自动排污。全自动过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。
2全自动循环水旁流处理器，运行及控制不需外接任何能源就可以自动清洗过滤，自动排污。反冲洗期间不断流，清洗过滤周期可以调节，清洗过滤时间默认为10-60/s，清洗过滤损失水量只占过滤水量的0.08－0.6%；过滤精度可达10-3000 微米；工作压力可达1.0-1.6Mpa；单台流量：4-4160m/h。可立式、卧式、倒置任意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。
二、全自动循环水旁流处理器技术参数:
流量范围：4～22000 m³/h
过滤精度：100～2000 μm
工作压力：0.1～1.0 Mpa
压力损失：≤ 0.016 Mpa
排污阀口径：DN 50 mm
排污时间：10～60秒
适用温度：≤ 95°C
电源：交流三相380V/ 50Hz
控制界面：数显、旋钮、开关
三、全自动循环水旁流处理器工作原理
水由入口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。
当过滤器的压差达到预设值时，将开始自动清洗过程，此间净水供应不断流，清洗阀打开，清洗室及吸污器内水压大幅度下降，通过滤筒与吸污管的压力差，吸污管与清洗室之间通过吸嘴产生一个吸力，形成一个吸污过程。同时，电力马达带动吸污管沿轴向做螺旋运动。吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个冲洗过程只需数十秒钟。排污阀在清洗结束时关闭。过滤器开始准备下一个冲洗周期。
四、全自动循环水旁流处理器工作原理综述

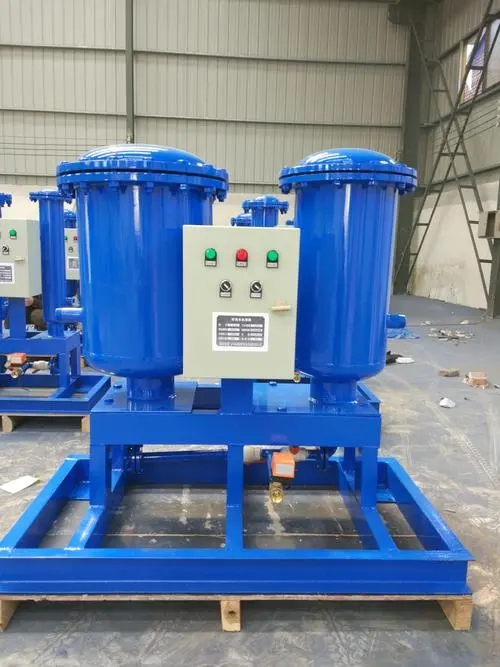

全自动循环水旁流处理器由电机、电控箱、控制管路（包括控制阀和压差变送器）、主管组件、滤芯组件、不锈钢转刷、框架组件、传动轴、进出口连接法兰等主要零部件组成。
电控箱和控制管路构成过滤机的控制部分，用于实现自动清洗排污过程。
五、全自动循环水旁流处理器特点
1设计结构简单。
2反清洗时间短，流量，压力损失小。
3控制系统智能化（PLC、PAC）控制，自动化程度高。
4设备可与中央控制系统连接。
4高精度过滤，出水水质稳定。
6滤网终身使用，无需更换。
7使用寿命长。
8可适用于不同原水水质和用水要求。
9易损件少，无耗材，运行费用低，操作管理简单。
10自动反清洗不断流。
六、全自动过滤器选型
全自动过滤器过滤精度换算
微米 | 10 | 25 | 30 | 40 | 50 | 80 | 100 | 120 | 150 | 200 | 400 | 800 | 1500 | 3000 |
目数 | 1500 | 650 | 550 | 400 | 300 | 200 | 150 | 120 | 100 | 80 | 40 | 20 | 10 | 5 |
毫米 | 0.01 | 0.025 | 0.03 | 0.04 | 0.05 | 0.08 | 0.1 | 0.12 | 0.15 | 0.2 | 0.4 | 0.8 | 1.5 | 3.0 |
七、如何选择合适的全自动循环水旁流处理器过滤方案
1为了达到最佳的过滤效果，同时最大限度地满足用户省水、省电、省人工的要求，
2过滤器选型的时候，请考虑以下因素
3处理水量
4系统的管道压力
5用户要求的过滤精度
6过滤杂质中悬浮物浓度
7过滤介质的有关物理，化学性质
8特殊用途全自动过滤器
9以根据用户需求设计，生产各种压力范围的过滤器；经过特殊的工艺生产温度高达95C以上的过滤器，对需要在寒冷条件下工作的过滤器，将采用特殊的过滤控制系统；针对海水腐蚀性强的特点，选用镍，钛合金等特殊材料，并对过滤器进行特殊的加工处理；可以根据用户具体工况，要求，提供有针对性的解决方案。
八、全自动循环水旁流处理器应用范围
1钢铁：用于原料场、烧结球团厂水处理过滤，高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤
2汽车：涂装生产线，在汽车、拖拉机、摩托车、发动机制造水,处理系统都有广泛应用
3发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却水、密封用水的过滤，系13-4统用水量特大时可作为旁滤处理使用
5石油化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本
6农业园林及造纸厂：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品机械、食品或其他：对系统进行自动、精度过滤，用来防止冷却水系统堵塞
7矿山：过滤井下喷淋水，保证系统工作正常。
8给水及污水处理：用于预处理系统中，提高系统运行效率
广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理、建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域。
